指挥中心控制台线缆管理与散热设计完全指南——告别杂乱，打造7×24小时稳定运行的关键任务环境

引言：看不见的地方，最见功力

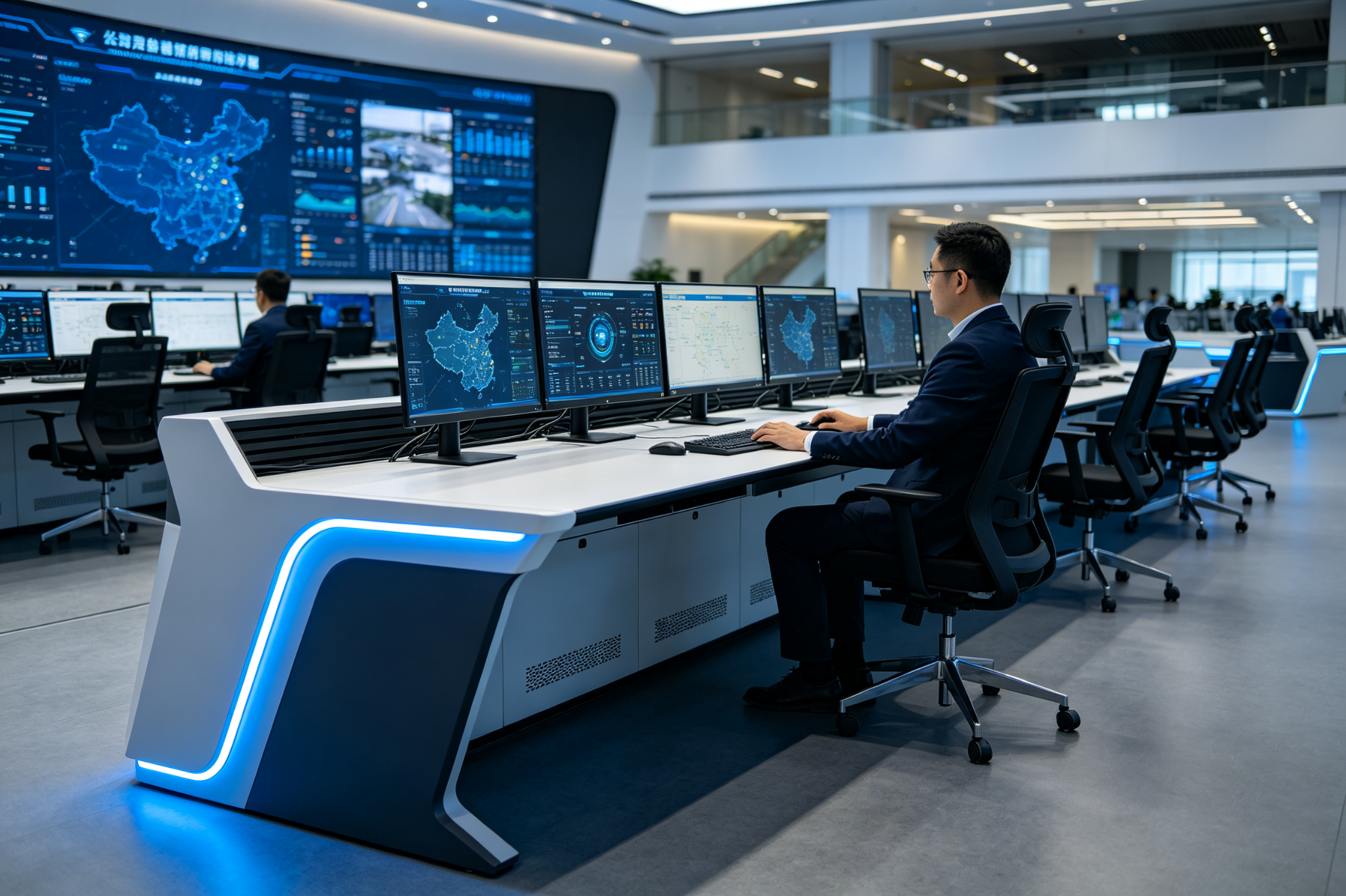

当我们走进一个现代化指挥中心，首先注意到的往往是宏大的拼接大屏、酷炫的氛围灯光和整洁的控制台台面。然而，真正决定这套指挥中心控制台能否7×24小时稳定运行的，却是台面之下那些看不见的细节——线缆管理与散热设计。

在公安指挥、电力调度、交通监控等关键任务环境中，一次设备过热宕机或一根线缆松动，都可能导致指挥中断、决策延迟，甚至造成不可估量的损失。作为专业控制台厂家，江苏优盾通信实业有限公司（UDWEN）深耕行业13年，深知线缆与散热是控制台的"血管"与"呼吸"，二者共同决定了系统的可靠性底线。

本文将从工程实践出发，全面解析调度台、监控台、操作台的线缆管理与散热设计要点，为指挥中心建设者提供一份可落地的技术参考。

一、线缆管理：控制台的"血管系统"

一个标准指挥中心工位通常集成6-10台显示设备、2-4台控制主机、通讯终端、音频设备、USB集线器等，背后涉及电源线、网线、视频线、音频线、控制线等数十根线缆。如果没有科学的线缆管理，控制台内部将变成一团"意大利面"，不仅影响维护，更埋下安全隐患。

1.1 强弱电分离：安全第一原则

专业智能控制台的首要设计原则是强弱电分离走线。220V电源线属于强电，网线、视频线、信号线属于弱电，二者如果并行缠绕，强电产生的电磁干扰会导致视频信号出现雪花、网络丢包、通讯杂音等问题。

江苏优盾在产品设计中采用独立的强电仓与弱电仓，中间用金属隔板完全隔离。强电走左侧竖向通道，弱电走右侧竖向通道，水平方向也保持至少15cm的间距。对于必须交叉的位置，采用90度垂直交叉，最大限度减少电磁耦合。

此外，所有电源线均使用带屏蔽层的国标线缆，接头处采用热缩管密封，防止电弧和短路。关键工位还配备双路冗余电源输入，一路故障时自动切换，保障不间断供电。

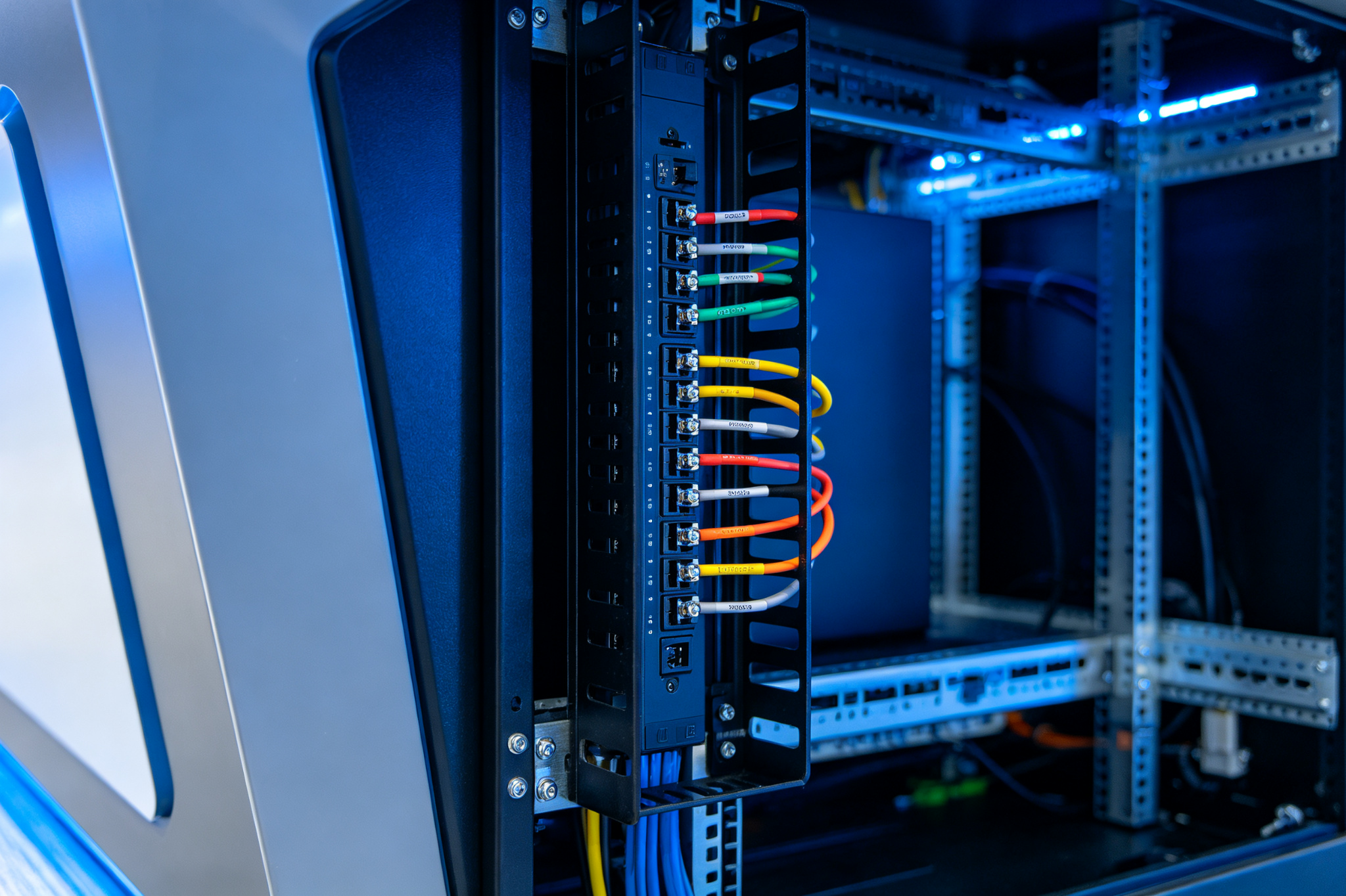

1.2 垂直理线架：让线缆各归其位

垂直理线架是控制台线缆管理的核心组件。传统监控操作台往往只在台面下留一个空洞，所有线缆直接穿过，时间一长就纠缠在一起。专业控制台则在每个工位后方设置独立的垂直理线架，采用"D"型环或梳状理线器，将线缆分门别类固定。

江苏优盾的垂直理线架设计有以下特点：

• 分区管理：电源线、网线、视频线、控制线分别走不同理线环，颜色标识区分
• 余量预留：每根线缆预留15-20cm余量，方便设备更换和位置调整
• 魔术贴固定：采用可重复使用的魔术贴扎带，而非一次性扎带，便于后期维护
• 标识标签：每根线缆两端都有标签，标注来源和去向，故障排查一目了然

这种设计看似增加了制造成本，但在后期运维中能节省大量时间。经验表明，规范理线的控制台，设备更换时间可缩短60%以上，故障排查时间缩短80%。

1.3 模块化PDU：电源分配的智慧

电源分配单元（PDU）是控制台的"配电心脏"。劣质PDU不仅插口不足，还存在过载、过热、接触不良等风险。专业定制控制台均采用模块化工业级PDU，具备以下特性：

• 插口配置：每个工位配置8-12位万用插口，满足主机、显示器、通讯设备等同时供电
• 过载保护：内置过载断路器，电流超过阈值自动断电，保护设备安全
• 防雷防浪涌：集成防雷模块，承受8/20μs波形10KA雷击电流，保护敏感电子设备
• 电流显示：部分高端型号配备数字电流表，实时显示功耗，便于能耗管理
• 级联接口：支持PDU之间级联，减少墙面插座占用

江苏优盾选用的PDU均通过3C认证，采用磷青铜插套，插拔寿命超过5000次。PDU安装在控制台后部的专用支架上，与设备舱隔离，既方便插拔，又避免热源影响设备。

1.4 隐藏式线槽与可拆卸背板

除了垂直理线，水平方向的线缆管理同样重要。专业控制台在台面下方设置隐藏式横向线槽，将电源线、信号线引导至对应设备。线槽盖板采用磁吸或卡扣设计，无需工具即可打开，方便理线和检修。

可拆卸背板是另一个人性化设计。传统调度台的背板是固定的，检修内部设备需要钻到台面下，非常不便。江苏优盾的控制台采用快拆式背板，按压两侧卡扣即可取下，内部结构一览无余。背板内侧还附有理线环，可固定横向线缆。

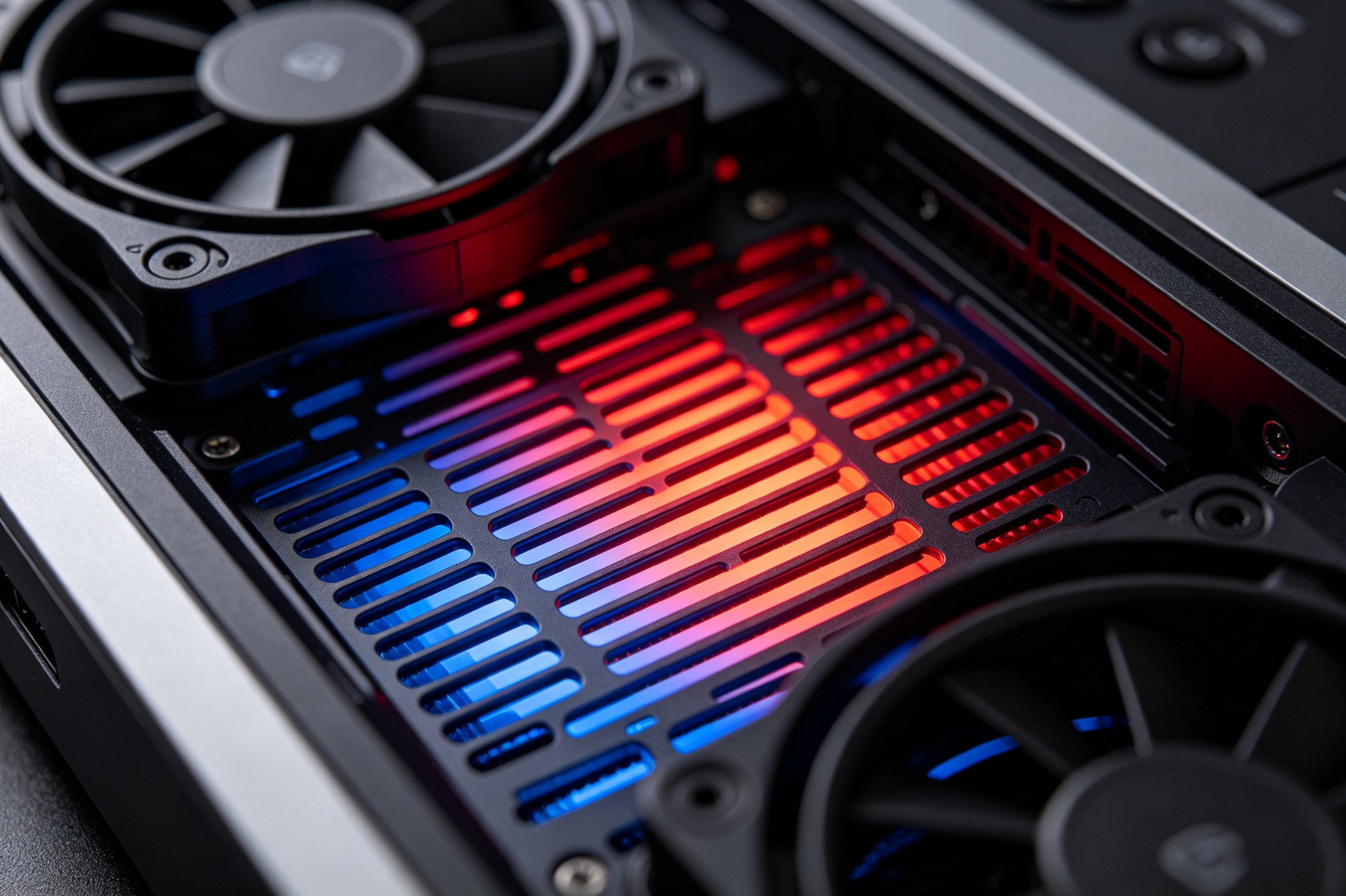

二、散热设计：控制台的"呼吸系统"

指挥中心控制台内部集成了大量发热设备：工控机、服务器、交换机、视频矩阵、电源模块等，一个标准工位的总功耗可达300-500W。如果散热不良，设备舱内温度可飙升至50°C以上，导致设备降频、死机甚至硬件损坏。研究表明，电子设备工作温度每升高10°C，使用寿命缩短一半。

2.1 智能温控风扇：按需散热，静音节能

传统控制台的散热方案是在后部装几个常开风扇，噪音大、能耗高，而且无法根据温度调节。现代智能控制台采用智能温控风扇系统，通过温度传感器实时监测设备舱温度，自动调节风扇转速：

• 温度低于30°C：风扇停止或低速运行，噪音低于25分贝，几乎无声
• 温度30-40°C：风扇中速运行，保持设备在最佳工作温度
• 温度超过40°C：风扇全速运行，同时触发高温告警，提示管理员检查设备

江苏优盾采用的温控风扇采用双滚珠轴承，使用寿命超过50000小时（约6年连续运行），支持热插拔更换，无需断电即可维护。风扇滤网采用可清洗的防尘海绵，定期清洗可保持散热效率。

2.2 风道优化与通风孔阵列

风扇只是散热的"动力源"，真正决定散热效率的是风道设计。科学的风道应该让冷空气从控制台前部或底部进入，经过发热设备后从后部或顶部排出，形成顺畅的"穿堂风"，避免气流短路和死区。

江苏优盾在风道设计上做了以下优化：

• 前进后出：冷空气从台面下方的前进风格栅进入，经过设备舱后从后部排出，符合热空气上升原理
• 隔仓设计：设备仓与电源仓独立分隔，各自有独立风道，避免热源互相影响
• 通风孔阵列：控制台侧板和背板采用矩阵式通风孔，开孔率达40%以上，既保证通风又不影响结构强度
• 导风罩：高发热设备（如服务器、工控机）配备专用导风罩，将气流直接导向发热最集中的CPU和电源区域

实际测试表明，优化风道后的控制台，在相同环境温度下，设备舱内温度可降低8-12°C，设备表面温度降低5-8°C，散热效果显著提升。

2.3 冗余散热与高负载场景

对于电力调度中心、数据中心监控室等高负载场景，单组风扇可能不足以应对极端情况。江苏优盾提供冗余散热方案：

• 双风扇组：每个设备舱配备两组独立风扇，一组故障时另一组自动提速补偿
• 告警联动：风扇故障或温度超限时，控制台通过声光报警器、SNMP Trap、邮件等多种方式通知管理员
• 应急散热：部分高端型号配备半导体制冷片（TEC），在极端高温时启动，快速降温
• 环境监测：内置温湿度传感器，数据可接入动环监控系统，实现集中管理

在某省级电网调度中心项目中，江苏优盾采用冗余散热方案的控制台连续运行3年，设备舱温度始终稳定在28-32°C，未发生一起过热故障，得到客户高度评价。

三、线缆与散热的协同设计

线缆管理与散热设计不是孤立的，二者相互影响、相互制约。线缆杂乱会阻挡气流，导致散热效率下降；散热不良会加速线缆老化，增加短路风险。优秀的控制台设计必须将二者协同考虑。

江苏优盾在产品设计中遵循以下协同原则：

1. 线缆不挡风道：垂直理线架安装在设备舱两侧，中间区域保持通畅，确保气流可以无阻碍地穿过设备发热区。横向线槽设置在设备舱上方或下方，不占用主风道空间。

2. 热源远离线缆：PDU、电源模块等强发热设备安装在独立电源仓，与信号线缆隔离。电源仓有独立的散热风道，热风不经过信号线缆区域，避免高温加速线缆绝缘层老化。

3. 预留散热空间：设备安装时，设备之间预留至少1U（44mm）的散热间距，不堆叠安装。控制台深度不小于800mm，确保设备后部有足够的走线和散热空间。

4. 防尘与通风平衡：通风孔配备防尘滤网，既保证通风量，又防止灰尘进入设备舱。滤网设计为可快速拆卸清洗，建议每3个月清洗一次，避免灰尘堵塞影响散热。

四、江苏优盾的工程实践与案例

理论设计最终要落到工程实践中。江苏优盾在13年的控制台制造历程中，完成了数百个指挥中心项目，积累了丰富的线缆与散热工程经验。

4.1 某市级公安指挥中心项目

该项目包含24个指挥工位，每个工位集成4台显示器、1台工控机、1台视频终端、电话和对讲机。江苏优盾采用UD-V910系列指挥中心控制台，每个工位配备独立的强弱电分离理线架和智能温控风扇。

项目交付后实测：设备舱温度稳定在26-30°C，线缆整齐规范，标签清晰。运维人员反馈，更换一台显示器从原来的30分钟缩短到5分钟，故障排查效率大幅提升。

4.2 某省级电网调度中心项目

电网调度对稳定性要求极高，任何设备故障都可能影响电力供应。江苏优盾为该项目提供了36工位的调度台，采用冗余散热设计和双路电源。每个设备舱配备两组温控风扇，支持热插拔更换。

项目运行3年来，未发生一起过热或电源故障。在夏季高温期间，环境温度达35°C时，设备舱温度仍稳定在30°C以下，充分验证了散热设计的可靠性。

4.3 某机场运控中心项目

机场运控中心需要24小时不间断运行，设备密度高、发热量大。江苏优盾采用定制化监控操作台，增加了侧板通风孔面积和风扇数量，并在每个工位配备独立的PDU和电流监测。

项目交付后，客户对控制台的散热效果和线缆整洁度给予高度评价，后续二期项目继续选择江苏优盾作为控制台供应商。

五、控制台线缆与散热选型检查清单

在采购指挥中心控制台时，建议从以下维度考察供应商的线缆管理与散热能力：

线缆管理检查项：
□ 是否采用强弱电分离设计，有无金属隔板隔离
□ 是否配备垂直理线架，理线环数量是否充足
□ PDU是否为工业级，有无过载保护和防雷功能
□ 横向线槽是否隐藏式设计，盖板是否易拆卸
□ 背板是否可拆卸，内部是否附有理线环
□ 线缆是否有颜色标识和标签管理

散热设计检查项：
□ 是否配备智能温控风扇，支持自动调速
□ 风扇是否为双滚珠轴承，支持热插拔更换
□ 风道设计是否为前进后出，有无气流死区
□ 通风孔开孔率是否足够，有无防尘滤网
□ 高负载场景是否支持冗余散热和高温告警
□ 是否有实际项目的温度测试数据

协同设计检查项：
□ 线缆布局是否阻挡主风道
□ 热源设备是否与信号线缆隔离
□ 设备之间是否预留散热间距
□ 防尘滤网是否易清洗更换

结语：细节决定可靠性

指挥中心控制台的线缆管理与散热设计，是典型的"看不见的竞争力"。台面之上的外观和功能容易模仿，但台面之下的工程细节需要长期的技术积累和项目沉淀。

江苏优盾通信实业有限公司（UDWEN）作为拥有13年经验的专业控制台源头厂家，始终将线缆管理与散热设计作为产品的核心竞争力。从强弱电分离到智能温控，从模块化PDU到冗余散热，每一个细节都经过反复验证和优化，只为保障指挥中心7×24小时稳定运行。

如果您正在建设或升级指挥中心，欢迎访问江苏优盾官网（www.udwen.com）了解更多产品信息，或联系我们获取免费设计出图服务。让专业团队为您的关键任务环境保驾护航。
