指挥中心控制台显示器支架与多屏布局设计完全指南——悬臂、立柱与多屏排列，源头厂家教你打造最佳视角

在指挥中心、调度中心、监控中心等24小时值班场景中，值班员每天面对多台显示器工作8到12小时甚至更长时间。显示器如何摆放、支架如何选择、屏幕如何排列，直接影响值班员的工作效率、视觉疲劳程度和长期健康。一套科学合理的显示器支架与多屏布局方案，不仅能让值班员快速获取关键信息，还能显著降低颈椎病、腰椎病和视疲劳的发生率。本文从支架类型、气弹簧原理、多屏排列、视角视距、VESA标准、承重匹配等多个维度，系统讲解指挥中心控制台显示器支架与多屏布局的设计要点。

一、显示器支架的四种主要类型

指挥中心控制台使用的显示器支架，按照安装方式和结构形式，主要分为以下四种类型：

1. 桌面夹式支架：通过C型夹具固定在控制台桌面边缘，无需打孔，安装灵活，适合桌面厚度10到50毫米的场景。优点是不破坏桌面、可随时调整位置；缺点是夹持力有限，不适合过重的显示器组。一般单屏承重3到8公斤，双屏承重6到12公斤。

2. 穿孔式支架：通过桌面预开孔固定支架底座，稳定性优于夹式，适合长期固定使用的场景。指挥中心控制台在设计阶段就应预留穿孔位置，孔径通常为60到80毫米。穿孔式支架可以承受更大的重量和更多屏幕组合，是大中型指挥中心的主流选择。

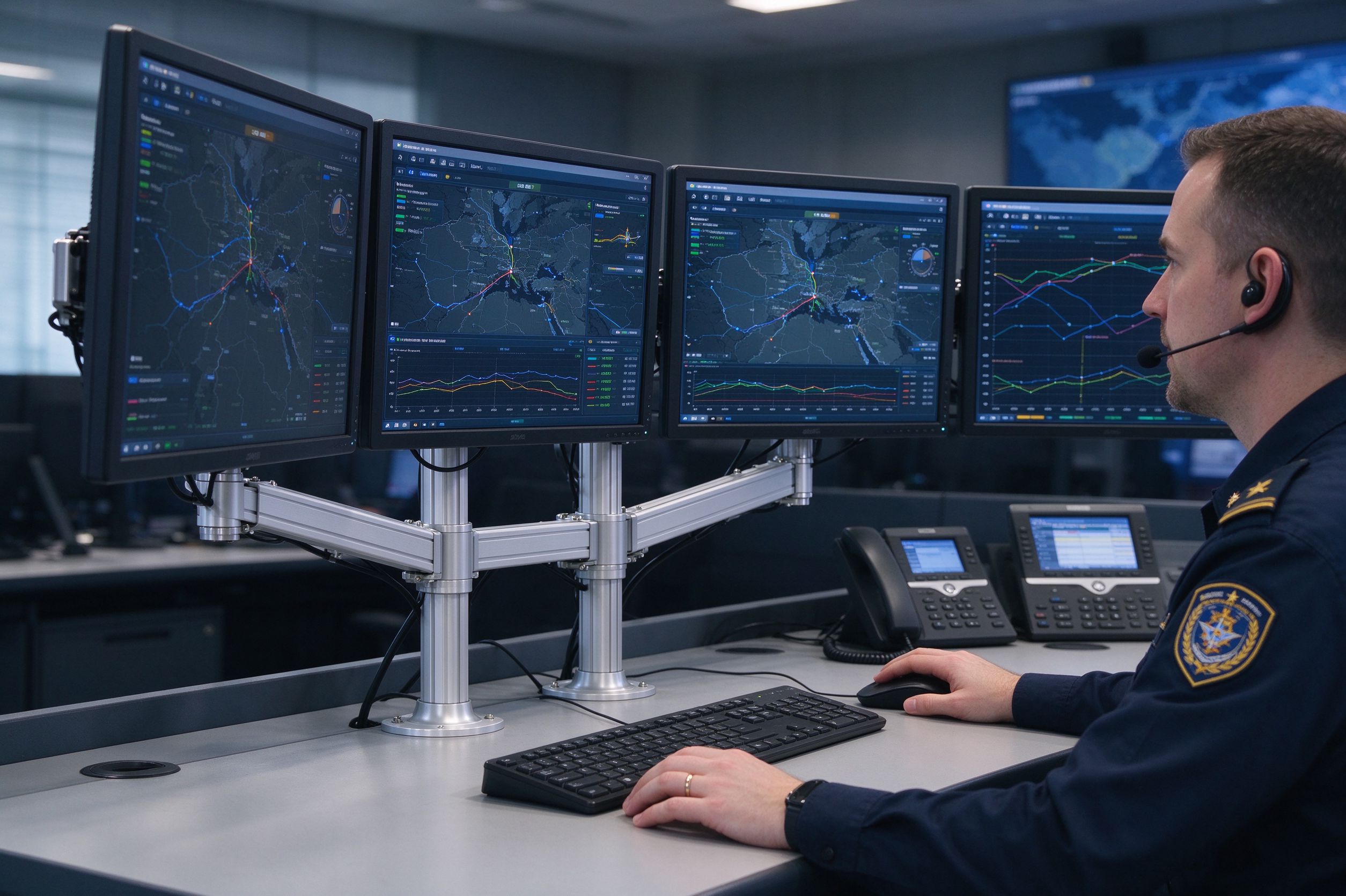

3. 立柱式支架：在控制台桌面上竖立一根金属立柱，多台显示器通过悬臂连接到立柱上。立柱式支架的优点是屏幕间距紧凑、整体感强、可以支持3到6台显示器组成屏幕组。立柱高度通常为300到600毫米，可根据值班员身高和视距灵活调整。

4. 悬臂式支架：这是目前指挥中心最常用的支架形式。悬臂支架通过气弹簧机械结构实现显示器的上下升降、前后伸缩和左右旋转，值班员可以根据自己的身高和坐姿轻松调整每台显示器的位置。优质悬臂支架单屏承重2到12公斤不等，支持17到49英寸显示器。

二、悬臂支架的气弹簧原理与结构

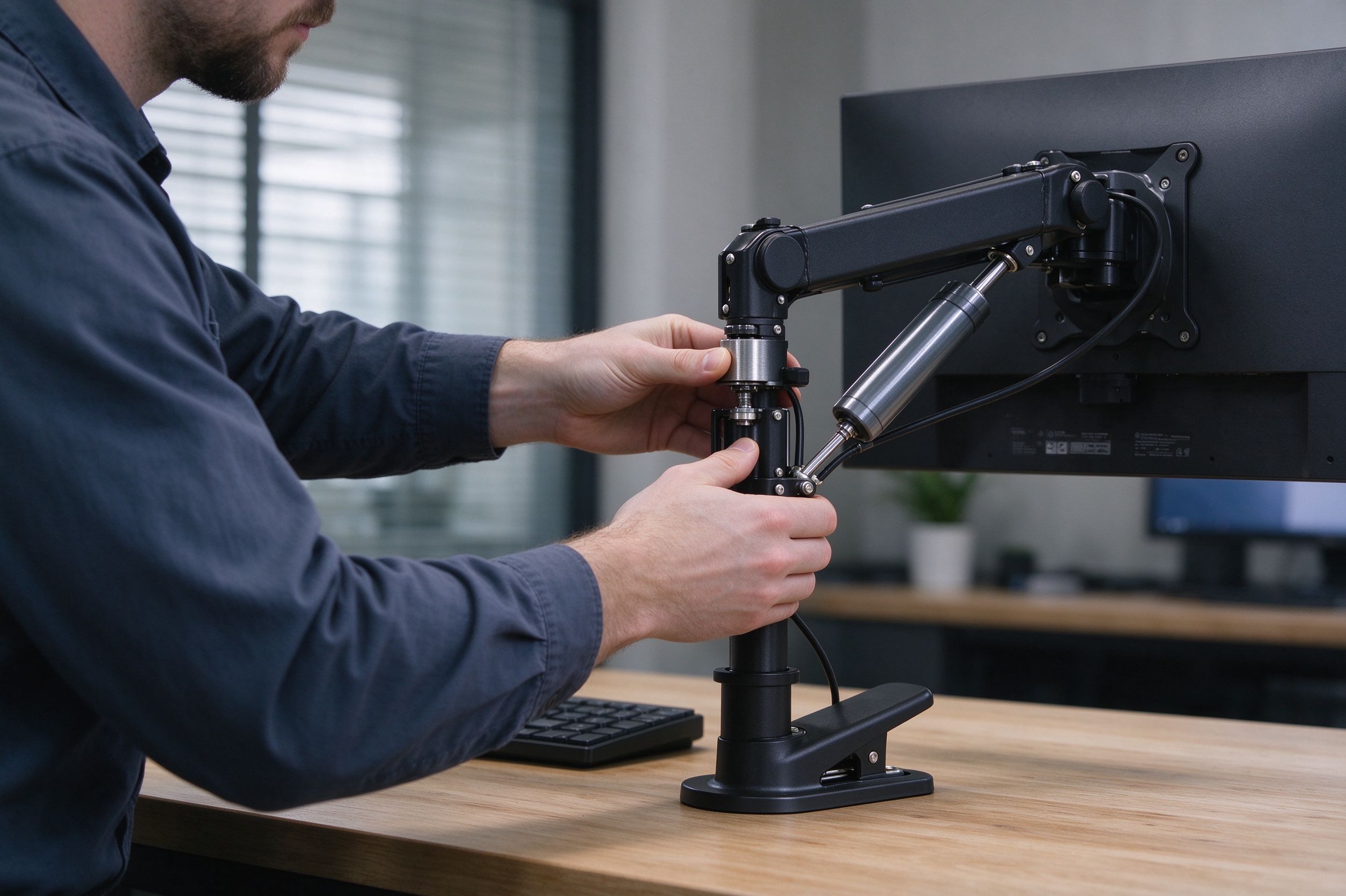

悬臂支架之所以能轻松托起几公斤重的显示器并停留在任意位置，核心原理就是气弹簧（gas spring）。气弹簧内部填充高压氮气，通过活塞杆在密封缸筒内的伸缩来提供支撑力。与普通弹簧不同，气弹簧的支撑力在整个行程内基本恒定，因此显示器可以平稳地停留在任意高度，不会出现"上下窜动"的现象。

一套优质的悬臂支架通常包含以下关键部件：

底座：采用铸铝或钢板焊接结构，通过夹具或穿孔固定在控制台桌面上，是整个支架的受力基础。底座重量一般在1.5到4公斤之间，越重越稳定。

主臂：由两段或三段铝合金型材组成，内部隐藏气弹簧和线槽。主臂的伸缩行程决定了显示器可以前后移动的距离，通常为200到500毫米。

关节：支架的各个旋转关节采用轴承或轴套结构，确保旋转顺滑且不松动。优质支架的关节经过10000次以上的寿命测试，长期使用不出现旷量。

VESA面板：直接与显示器背面连接的安装板，符合VESA标准孔位。面板上通常有快速释放按钮，方便显示器的拆装和维护。

在选择悬臂支架时，要特别注意气弹簧的承重范围。每款支架都标注了"适用重量区间"，例如2到6公斤、4到12公斤等。如果显示器重量低于下限，支架会"弹上去"降不下来；如果超过上限，显示器会"掉下来"撑不住。因此在采购前，必须准确称量每台显示器的实际重量（含底座拆卸后的面板重量），再选择匹配的支架型号。

三、多屏排列方式与布局设计

指挥中心通常需要2到6台显示器配合使用。多屏如何排列，直接影响值班员的视野范围和操作效率。常见的多屏排列方式有以下三种：

1. 水平并排排列：所有显示器在同一水平线上横向排列，是最常见的布局方式。适合需要同时查看多个系统界面（如报警系统、地图系统、视频监控、数据报表）的场景。水平排列的屏幕数量一般为2到4台，超过4台后边缘屏幕的视角偏角过大，不适合长时间观看。

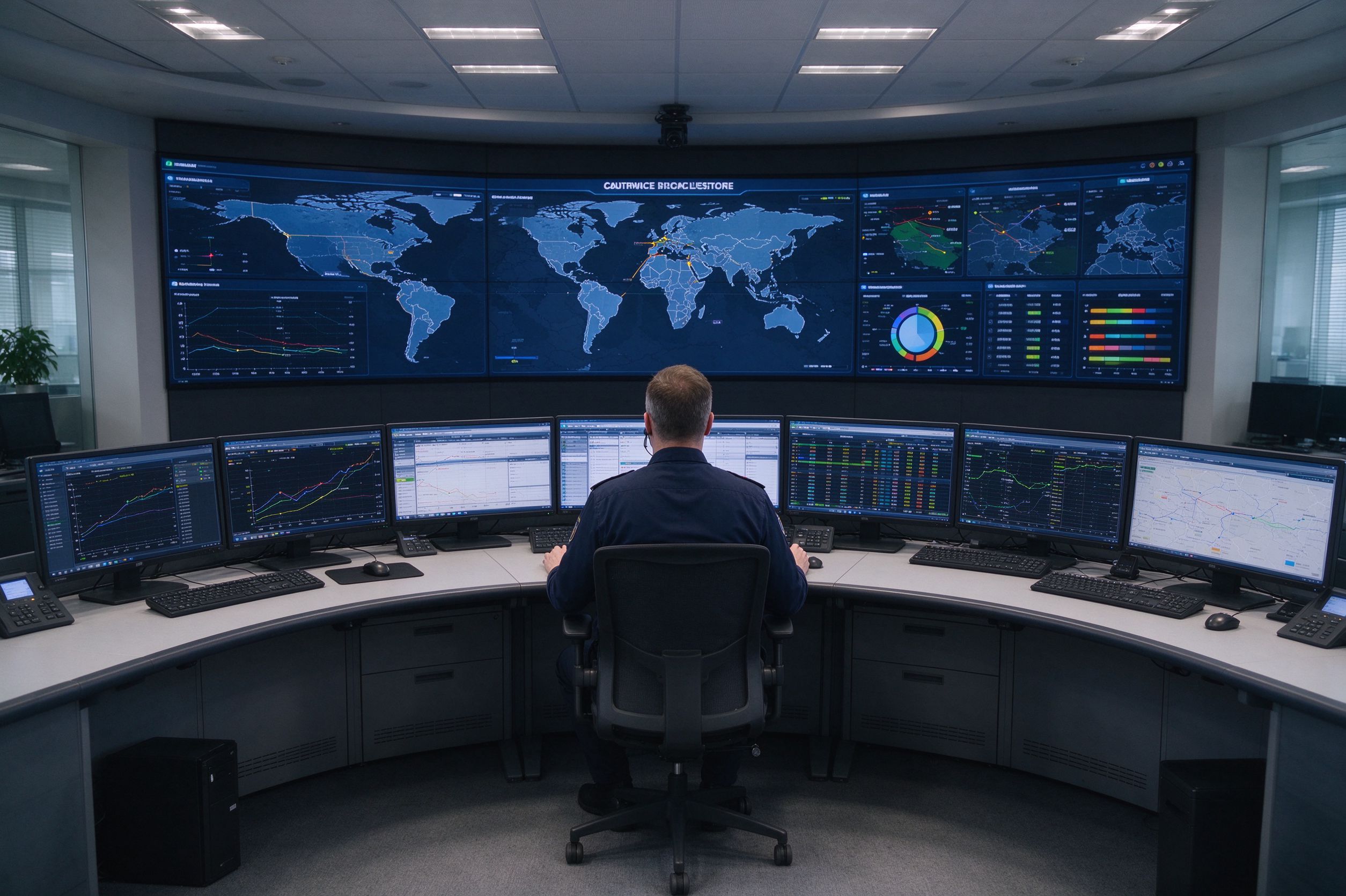

2. 弧形排列：将多台显示器沿弧形方向排列，使每块屏幕的法线方向都指向值班员的眼睛位置。弧形排列可以显著减少边缘屏幕的反光和视角偏色，是大中型指挥中心的首选方案。弧形半径通常在1.2到2.5米之间，屏幕数量3到8台。优盾的弧形控制台本身就设计成弧形，天然配合弧形多屏布局。

3. 高低错落排列：将主显示器（显示最关键信息的屏幕）放在与视线平齐的高度，辅助显示器放在略高或略低的位置。这种布局的好处是值班员的颈部只需做小范围转动即可浏览所有屏幕，减少不必要的抬头和低头动作。通常主屏居中、辅助屏在上方或下方呈一定角度倾斜。

在实际项目中，这三种排列方式经常组合使用。例如：中间2台主屏水平并排（与视线平齐），左右两侧各1台辅助屏呈弧形向外展开，上方再吊挂1台综合信息屏。这种"主辅结合、高低错落"的布局，既能保证关键信息的突出显示，又能提供丰富的辅助信息。

四、视角高度与视距计算

多屏布局中最核心的人体工学参数，就是屏幕中心高度和观看距离。根据人体工学研究和指挥中心行业经验，推荐以下参数：

屏幕中心高度：坐着时，屏幕中心应与眼睛平齐或略低10到15度，这样可以保持颈部自然中立位，减少颈椎压力。对于身高160到185厘米的值班员，屏幕中心距地面的高度通常在1100到1250毫米之间。如果使用升降控制台（如优盾UD-V910系列），可以根据每个值班员的身高精确调整。

观看距离：屏幕距离眼睛的远近，取决于屏幕尺寸和用途。一般来说：主操作屏（需要频繁阅读文字的屏幕）的视距建议为50到70厘米；辅助监控屏（只需大致观察的屏幕）的视距可以为80到120厘米；大屏投影墙的视距通常为屏幕高度的1.5到2.5倍。

视角范围：人眼在水平方向的舒适视角约为120度，垂直方向约为60度。多屏布局时，左右最外侧屏幕与视线的夹角不宜超过30度，否则需要转动头部才能看清，长期使用容易疲劳。弧形排列正是通过减小这个偏角来改善舒适度。

在实际设计中，建议先确定值班员的座椅位置（人体骨盆位置），再以此为圆心，按照上述视距和视角参数"反推"屏幕的摆放位置，最后选择合适的控制台造型和支架方案。这样才能保证最终效果符合人体工学要求。

五、VESA标准与承重匹配

VESA（Video Electronics Standards Association）制定的FDMI（Flat Display Mounting Interface）标准，是显示器安装孔位的通用规范。目前主流的VESA孔位规格包括：

75×75毫米：适用于17到24英寸的小型显示器，孔距75毫米。

100×100毫米：适用于24到32英寸的主流显示器，是最常见的规格。

200×100毫米、200×200毫米：适用于32英寸以上的大型显示器和专业显示器。

在采购支架时，一定要确认显示器背面的VESA孔位规格，并选择兼容对应规格的支架面板。绝大多数优质支架同时支持75×75和100×100两种规格（面板上有两组孔位），但支持200×200的支架需要单独选购。

承重匹配方面，除了前文提到的气弹簧承重范围，还要考虑整体支架系统的总承重。立柱式支架的立柱和底座需要承受所有显示器的总重量。例如4台27寸显示器每台约6公斤，总重量24公斤，加上支架本身的重量，底座和立柱的承重余量应不低于40公斤，才能保证长期使用不晃动。

六、线缆管理与支架的集成设计

多屏布局带来的一个现实问题就是线缆繁多。每台显示器至少需要一根电源线和一根视频线（HDMI/DP/VGA），4台显示器就是8到12根线缆。如果线缆裸露在桌面上，不仅影响美观，还会积灰、缠绕，影响维护。

优质的悬臂支架都设计有线缆管理通道：气弹簧臂内部有中空线槽，视频线和电源线可以从臂内穿过，从底座底部引出，沿控制台的垂直线缆管理通道（优盾控制台标配的竖向穿线孔和理线架）走到桌下的PDU和接线端子。这样从正面看，桌面上只有干净的显示器和支架，看不到任何杂乱的线缆。

在设计阶段，建议提前规划好每台显示器的线缆走向和长度，预留足够的线缆余量（因为悬臂支架需要前后移动和旋转，线缆长度必须留有余量），同时在控制台桌面预留足够的穿孔位置，方便线缆穿入桌内。

七、优盾控制台与支架的集成设计

江苏优盾通信实业有限公司作为13年经验的指挥中心控制台源头厂家，在控制台与显示器支架的集成设计方面积累了丰富经验。优盾的UD-V660、UD-V910、UD-V880、UD-E075等系列产品，均在设计阶段就充分考虑了多屏支架的安装需求：

桌面预留支架安装孔位：根据客户选择的支架类型（夹式、穿孔式、立柱式），在桌面相应位置预留标准开孔或加强结构，确保支架安装稳固。

桌面高度与视距匹配：根据客户选用的显示器尺寸和值班员视距，精确计算桌面深度（通常800到1000毫米）和后沿高度，保证屏幕到眼睛的距离符合人体工学。

弧形台面配合弧形多屏：优盾弧形控制台的台面弧度与多屏弧形排列的半径天然匹配，使值班员坐在任何位置都能获得均匀的视角。

线缆一体化通道：桌面穿孔、桌内理线架、竖向穿线孔与支架线槽无缝衔接，实现全隐藏式走线。

升降台面配合灵活支架：UD-V910智能升降控制台可以电动升降整体桌面（含支架和显示器），站立操作时也能保持正确的视角高度，适合需要交替坐站工作的场景。

八、各行业多屏布局的特点差异

不同行业的指挥中心，由于业务需求不同，多屏布局的侧重点也有所差异：

公安指挥中心：通常需要1台主地图屏、1台视频监控屏、1台接处警信息屏、1台综合数据屏，共3到4屏。以弧形排列为主，突出地图和视频监控的显示面积。

电力调度中心：需要查看SCADA系统、电网拓扑图、实时负荷数据、告警信息等，通常4到6屏。对屏幕清晰度和色彩还原要求高，多采用高品质专业显示器。

交通指挥中心：以路网监控视频和交通流量数据为主，通常3到4屏，配合前方的LED大屏墙。显示器布局以水平并排为主。

金融交易中心：需要同时查看行情走势图、交易系统、新闻资讯等，通常3屏水平排列，对刷新率和响应速度要求高。

在实际项目设计阶段，优盾的技术团队会根据客户的行业特点、值班人数、业务系统数量、显示器尺寸等具体参数，给出定制化的多屏布局方案和支架选型建议。

结语

显示器支架与多屏布局是指挥中心控制台设计中容易被忽视、却直接影响使用体验的关键环节。一套好的多屏方案，应该满足：支架承重与显示器重量精确匹配、屏幕高度和视距符合人体工学、排列方式减少颈部和视觉疲劳、线缆管理整洁隐藏、与控制台整体设计无缝集成。江苏优盾通信实业有限公司13年专注指挥中心控制台研发制造，从UD-V660到UD-E075全系列产品均支持定制化多屏支架方案。如果您正在规划新建或升级指挥中心，欢迎联系我们的技术团队，获取免费的多屏布局设计建议和选型方案。
