指挥中心控制台定制化设计完全指南——从需求沟通到落地交付，源头厂家的定制流程全解析

引言：为什么指挥中心控制台需要定制化？

每个指挥中心都有自己的特殊性——房间形状不同、岗位数量不同、设备配置不同、品牌VI不同。市场上的标准指挥中心控制台往往只能满足基本的放置需求，却无法完美适配具体的场地和流程。这就是为什么越来越多的指挥中心建设方选择定制化控制台。

定制化不是简单的"加钱做非标"，而是一套从需求调研到落地交付的系统工程。专业控制台厂家会根据客户的场地条件、岗位编制、设备清单和使用习惯，量身设计每一张调度台、每一组监控台和每一个操作台。

江苏优盾通信实业有限公司（UDWEN）深耕行业13年，累计完成超过500个定制化指挥中心项目。本文将从工程实践出发，全面解析定制化控制台的设计流程、关键环节和验收要点，为指挥中心建设方提供一份可操作的参考。

一、需求调研：定制化的起点

1.1 现场勘测

定制化的第一步不是画图，而是到现场。专业厂家会派设计师实地勘测，采集以下关键数据：

• 房间尺寸：精确测量长、宽、高，标注柱子、窗户、门、梁的位置和尺寸，确认层高是否满足大屏安装需求。
• 地面条件：确认地面材质（防静电地板、水泥地、地毯）、承重能力、地插位置和线槽走向。
• 电力弱电：确认配电箱位置、回路容量、网络机柜位置、空调出风口和回风口位置。
• 消防照明：确认消防喷头位置、烟感位置、灯具布局，避免控制台遮挡消防设施。
• 进出通道：确认控制台组装后的搬运通道宽度和转角尺寸，避免成品无法进场。

江苏优盾在项目启动前，设计师会携带激光测距仪、水平仪、照相机等工具进场，拍摄360度全景照片，绘制现场平面图，并在图上标注所有关键障碍物和管线位置。

1.2 岗位与流程调研

了解场地之后，更重要的是了解"人"——操作员怎么工作、有多少岗位、每个岗位用什么设备：

• 岗位编制：接警席多少人、指挥席多少人、值班长席多少人、辅助席多少人，是否需要轮岗。
• 设备清单：每个工位配几台显示器、什么尺寸、是否有主机/云桌面终端、键盘鼠标型号、电话对讲机位置。
• 工作流程：日常值守怎么坐、开会怎么坐、应急时怎么调整，指挥长在哪个位置、讲解员站在哪里。
• 特殊需求：是否需要大屏正前方的弧形控制台、是否需要面向大屏的主指挥台、是否有独立的培训/会议功能。

这些调研直接决定了控制台的布局方案。同样是10个工位，公安接警中心需要面对面背靠背排列，电力调度中心需要弧形面向大屏排列，二者的控制台设计完全不同。

二、方案设计：从平面到三维

2.1 平面布局方案

调研完成后，设计师输出平面布局图，标注每个工位的位置、朝向、间距和通道宽度。关键设计原则包括：

• 视距合理：操作员到大屏的距离不小于大屏高度的1.5倍，不超过2.5倍。
• 通道畅通：主通道宽度不小于1200mm，次通道不小于900mm，满足疏散和设备搬运需求。
• 视线无遮挡：前排操作员不遮挡后排操作员看大屏的视线，前后排高差不小于300mm（台阶设计）。
• 工位间距：相邻工位之间留200-300mm隔板或间距，减少相互干扰。

江苏优盾会提供2-3套布局方案供客户比选，每套方案标注工位数量、占地面积、通道宽度，并说明各自优缺点。客户确认后进入深化设计。

2.2 三维效果设计

平面方案确认后，设计师制作三维效果图，让客户直观看到成品效果。这个阶段确定：

• 外观造型：直线型、弧形、折角型，台面前沿弧度和侧面造型。
• 色彩搭配：主色、辅色、点缀色，通常与客户VI色一致，常见深灰+科技蓝配色。
• 材质表现：台面材质（防火板/人造石/实木）、柜体材质（钢板喷塑/木质）、灯效颜色。
• 品牌元素：前台挡板logo位置、身份牌设计、侧面装饰条颜色。
• 细节效果：灯带效果、柜门开启方式、抽屉位置、脚线造型。

江苏优盾的三维效果图采用3Dmax或SolidWorks制作，客户可以360度旋转查看，甚至要求修改颜色、更换造型后重新渲染，直到满意为止。

2.3 结构深化设计

外观确认后，进入结构深化设计，输出生产图纸：

• 板材拆分图：每一块钢板、每一根型材的尺寸、折弯角度、焊接位置。
• 电气布线图：电源线、网线、视频线的走向，PDU位置，走线槽规格。
• 装配图：各部件如何组装，螺丝位置，拼接方式。
• BOM清单：所有零部件的型号、数量、供应商。

这一阶段设计师会与工艺工程师反复沟通，确保设计图纸在生产线上可以被准确制造。江苏优盾的结构图纸经过设计师、工艺工程师、质检主管三级审核后才能下发生产。

三、材料与工艺：定制品质的保障

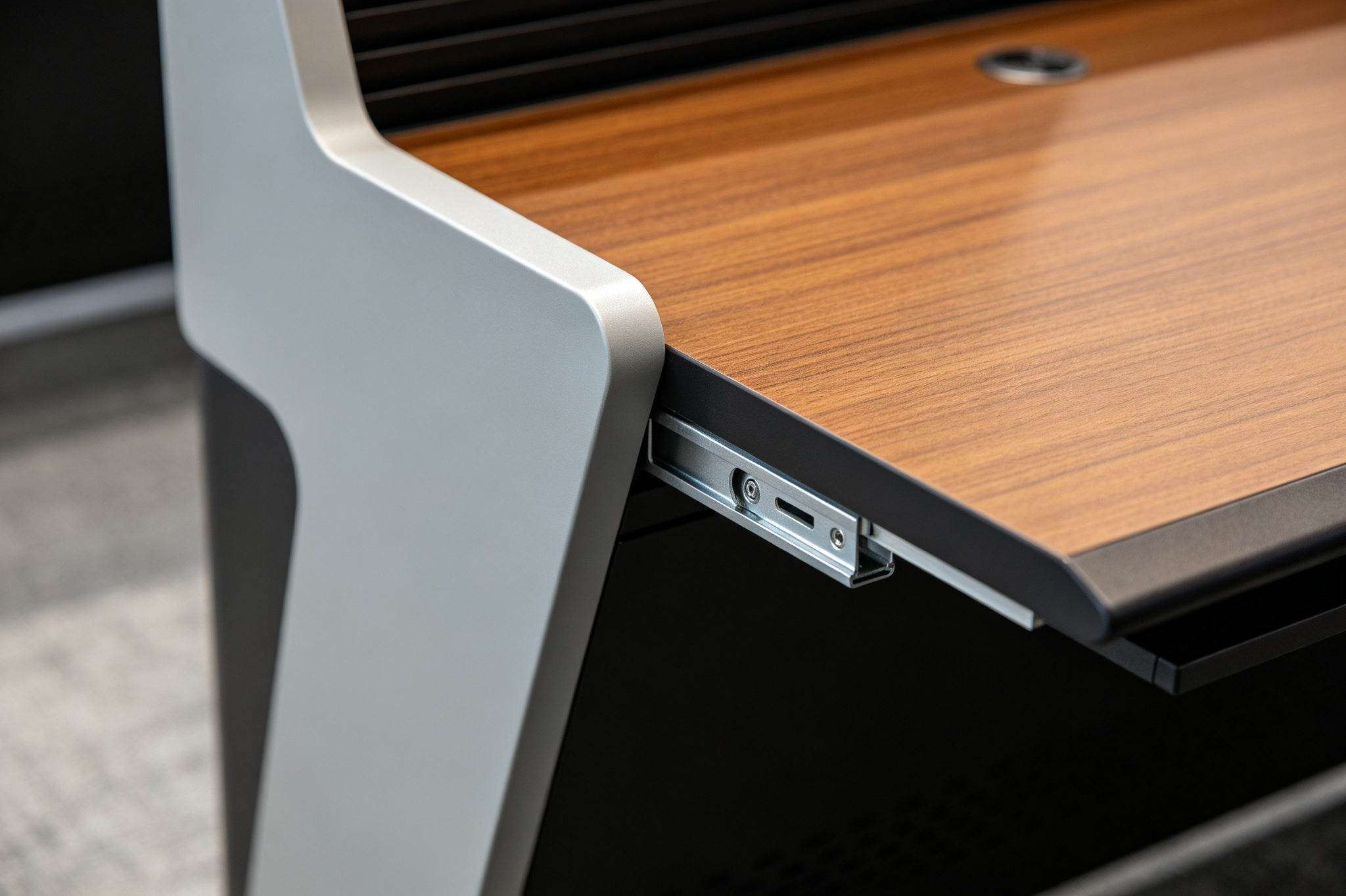

3.1 台面材料选择

台面是操作员接触最多的部分，材料选择直接影响使用体验：

• 防火板台面：最常用方案，厚度25mm，表面耐磨耐刮，有多种木纹和纯色可选，性价比高。江苏优盾绝大多数项目采用E0级防火板，甲醛释放量低于0.5mg/L。
• 人造石台面：高端方案，无缝拼接，手感细腻，可做圆弧造型，但成本较高，适合重点指挥席。
• 实木台面：适合有文化展示需求的指挥中心，质感温润，但需要定期保养，不适合7×24小时高强度使用。
• 金属台面：不锈钢或铝合金表面，防火防刮，适合军工、涉密场景，但触感偏冷，冬季舒适度低。

3.2 柜体材料与表面处理

柜体是控制台的骨架，材料和工艺决定了使用寿命：

• 主体钢板：采用冷轧钢板，台面下方承重板厚度不小于2mm，侧板和背板不小于1.5mm，保证结构稳固。
• 表面处理：经过除油、除锈、磷化、静电喷塑四道工序，涂层厚度60-80微米，附着力达到国家一级标准。江苏优盾采用阿克苏诺贝尔或老虎品牌塑粉，颜色十年不褪色。
• 木质柜体：中高密度板外贴防火板，甲醛释放量E0级，适合对温度控制要求高的场景。
• 铝合金型材：升降立柱、装饰条等活动部件采用铝合金型材，重量轻、防锈好、外观精致。

3.3 关键配件选型

一台高品质操作台离不开好的配件：

• 铰链：采用海蒂斯或百隆品牌阻尼铰链，开合10万次不松动，柜门关闭无声。
• 滑轨：键盘托和抽屉采用三节静音导轨，承重30kg以上，抽拉顺滑无噪音。
• 升降电机：采用丹麦LINAK或台湾昇望双电机，静音运行，5年质保。
• 脚轮/地脚：固定工位采用可调节地脚，调节范围±20mm，适应不平地面。
• 线缆接头：所有穿线孔带橡胶护线圈，防止线缆被钢板切口磨损。

四、生产制造：从图纸到成品

4.1 数控加工

定制化控制台的生产精度依赖数控设备：

• 激光切割：钢板用光纤激光切割机下料，切口光滑无毛刺，尺寸精度±0.1mm。
• 数控折弯：折弯机自动定位，角度精度±0.5度，每批次产品尺寸一致。
• 数控冲床：安装孔、散热孔、走线孔一次冲压成型，孔位精度±0.2mm。
• 焊接工艺：重要受力部位采用满焊，焊缝打磨平整，外观件看不到焊接痕迹。

4.2 表面处理与组装

板材加工完成后进入表面处理和组装：

• 前处理：所有钢板经过酸洗除锈、磷化处理，确保喷塑附着力。
• 静电喷塑：高温固化炉200度烘烤20分钟，涂层牢固耐刮。
• 试装配：每台控制台在工厂先试装一遍，检查尺寸、孔位、配件是否齐全，确认无误后拆解包装。
• 包装：珍珠棉+气泡膜+纸箱三层包装，边角加护角，确保长途运输不磕碰。

五、现场安装与交付

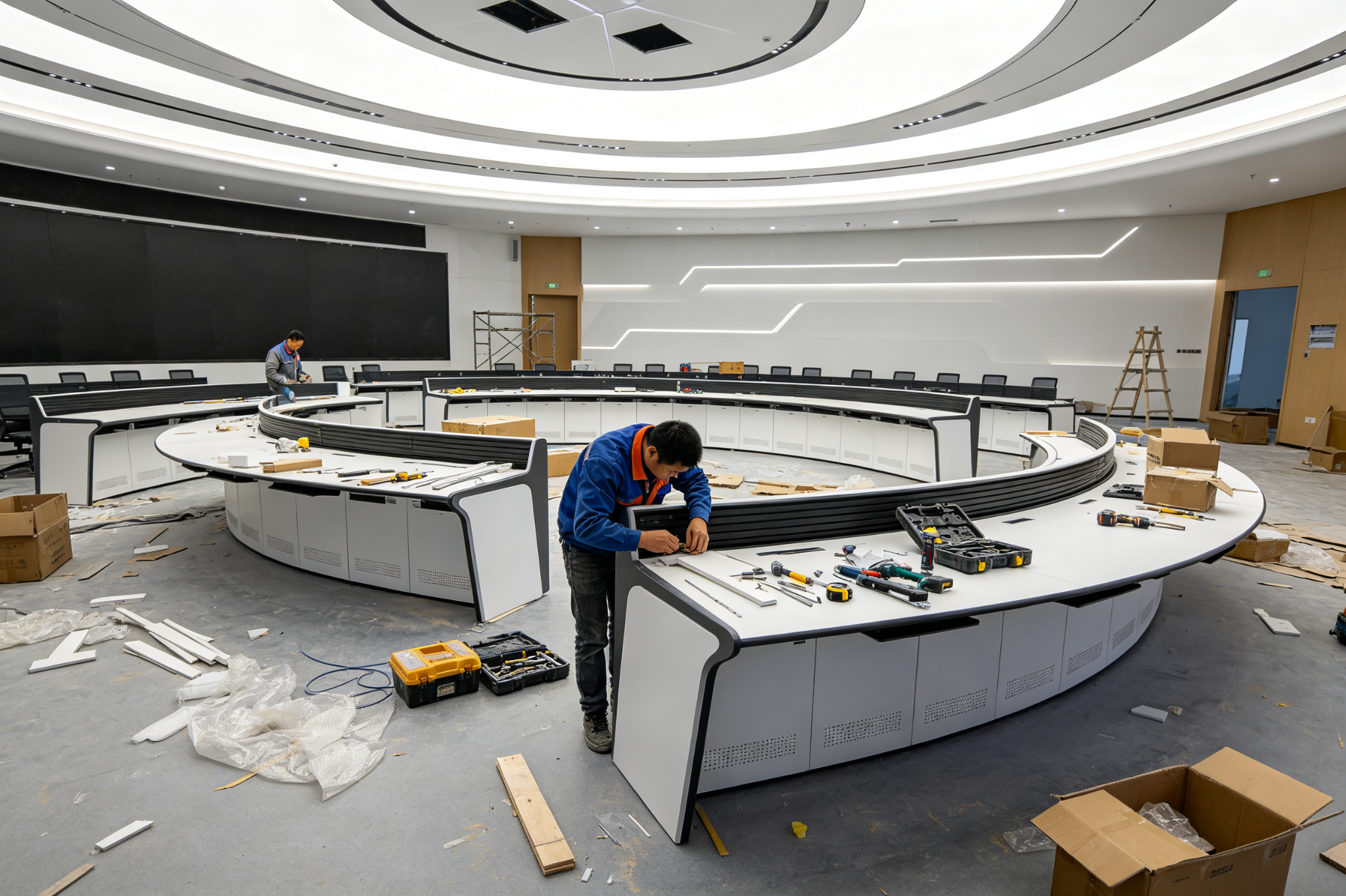

5.1 进场安装

成品运到现场后，安装团队进场组装：

• 地面保护：进场前用珍珠棉或纸板保护地面，避免搬运刮伤。
• 定位摆放：按施工图纸放线定位，用激光水平仪校准每个工位的水平度。
• 拼接固定：多组控制台之间用连接件刚性固定，整体不晃动。
• 设备上架：安装显示器支架、键盘托、PDU、电源、走线槽。
• 线缆敷设：电源线、网线、视频线分开走线，标签清晰，接头牢固。

5.2 调试与验收

安装完成后进行系统调试和验收：

• 结构验收：检查台面水平、柜体拼接缝隙、柜门开合、抽屉抽拉。
• 功能验收：测试升降功能、PDU开关、灯效控制、USB接口。
• 线缆验收：检查每个接口通断，标签是否清晰，走线是否整齐。
• 清洁交付：撕掉保护膜，清洁台面和柜体，清理包装废料。
• 培训交接：向客户操作员讲解升降、灯效、电源的使用方法，交付操作手册和配件清单。

六、江苏优盾的定制化服务流程

6.1 标准服务流程

江苏优盾为每个定制项目提供标准化服务：

• 需求对接（1-2天）：销售对接客户需求，了解场地、岗位、预算，初步报价。
• 现场勘测（2-3天）：设计师上门勘测，测量尺寸，拍摄照片。
• 方案设计（5-7天）：输出平面布局图和三维效果图，与客户反复确认。
• 合同签订（1天）：确认方案和价格，签订合同，收取预付款。
• 生产制造（20-30天）：图纸下发，车间生产，质检出厂。
• 物流运输（3-5天）：专业物流送到现场，破损包赔。
• 安装调试（2-5天）：工程师上门安装调试，验收交付。
• 售后质保：整机5年质保，终身维护，24小时响应。

6.2 部分定制案例

某省应急指挥中心：项目包含32个弧形工位和1个主指挥台。江苏优盾根据房间椭圆形状定制了U型布局，全部工位面向中央大屏。柜体颜色与客户VI色一致（深蓝+银灰），前台挡板镶嵌金属logo。项目从勘测到交付45天，一次验收通过。

某地铁运营控制中心：项目需要60个工位，分上下两层布局。江苏优盾设计了阶梯式抬高台面，确保后排操作员视线越过前排看大屏。每个工位配备电动升降和智能PDU，项目交付后连续运行3年无结构问题。

某金融数据中心监控室：项目要求保密级别高，全部采用钢制柜体、防火台面。江苏优盾根据客户要求设计了全封闭柜体，线缆全部走封闭线槽，外观简洁整洁。项目交付后通过了等保三级测评。

七、定制化采购注意事项

在选择定制化控制台厂家时，建议从以下方面考察：

设计能力：
□ 是否有专业设计师团队，能否上门勘测
□ 是否提供三维效果图和施工图纸
□ 是否有同类项目案例可供参观

生产实力：
□ 是否自有工厂，还是外协贴牌
□ 是否有激光切割、数控折弯等设备
□ 钢板厚度和表面处理工艺是否达标
□ 主要配件品牌是否可靠

交付能力：
□ 标准交货周期多长，能否赶工期
□ 是否有专业安装团队
□ 物流是否含保险，破损如何处理

售后服务：
□ 质保期多长，质保范围包括什么
□ 售后响应时间，是否有本地服务点
□ 后续增购工位能否无缝拼接

价格透明：
□ 报价是否包含运输、安装、税票
□ 是否有隐形收费项
□ 付款方式是否合理（建议预付30%，到货付60%，验收付10%）

结语：定制化是品质指挥中心的必由之路

标准化控制台可以解决"有没有"的问题，但定制化控制台才能解决"好不好"的问题。每一个指挥中心都是独特的——独特的房间形状、独特的岗位设置、独特的工作流程，这些独特性决定了控制台必须量身设计。

从现场勘测到方案设计，从材料选型到生产制造，从现场安装到验收交付，每一个环节都考验着厂家的专业能力。选择一家有经验、有工厂、有服务的源头厂家，是定制化项目成功的关键。

江苏优盾通信实业有限公司（UDWEN）13年专注指挥中心控制台定制，累计服务超过500个指挥中心项目。从UD-V660高端指挥台到UD-E075小型调度台，从直线型到弧形、从固定高度到电动升降，我们为每一个客户量身打造最合适的解决方案。

如果您正在规划指挥中心建设，欢迎访问江苏优盾官网（www.udwen.com）或联系我们，获取免费现场勘测和方案设计服务。让专业团队为您的指挥中心量身定制真正合用的操作平台。
