指挥中心大屏系统与控制台协同设计完全指南——LED、LCD拼接与空间布局，源头厂家教你做好指挥中心整体规划

在指挥中心的整体设计中，大屏系统与控制台是两个核心要素。大屏负责展示全局信息——地图、数据、视频监控、告警汇总；控制台负责值班员的具体操作——业务系统交互、应急指令下达。两者的空间关系、视角配合、灯光协调，直接决定了指挥中心的实际使用效果。很多项目在设计时只关注大屏尺寸和控制台外观，却忽视了两者之间的协同关系，导致投入使用后出现值班员看不清大屏、反光严重、操作屏与大屏视线频繁切换等问题。本文从大屏类型选择、视距计算、空间布局、弧形匹配、灯光配合等多个维度，系统讲解指挥中心大屏与控制台的协同设计要点。

一、指挥中心大屏的三种主流技术

目前指挥中心使用的大屏系统主要有三种技术路线：

1. LCD液晶拼接屏：采用46寸、55寸或65寸的液晶面板单元拼接而成，拼缝通常在0.8到3.5毫米之间。优点是亮度高、色彩还原好、价格适中、维护方便；缺点是拼缝在近距离观看时可见，单块尺寸有限。适合中等规模指挥中心，观看距离3到10米。

2. DLP背投拼接屏：采用背投投影机+光学屏幕的方式，拼缝可以做到0.1毫米以内，几乎无缝。优点是拼缝极细、亮度均匀；缺点是厚度大（需要背投箱体，深度800到1200毫米）、灯泡需要定期更换、整体功耗高。目前新建项目中DLP的使用比例正在下降，逐渐被LED小间距取代。

3. LED小间距大屏：采用表贴LED灯珠，点间距从P0.9到P2.5不等。优点是无缝、亮度高、可任意尺寸定制、寿命长；缺点是近距离观看时像素感明显（取决于点间距）、价格较高。P1.2到P1.8的小间距LED已成为新建高端指挥中心的首选，观看距离3到15米。

二、大屏尺寸与观看距离的计算

大屏的尺寸不是越大越好，而是要根据观看距离和观看需求合理选择。基本公式为：最佳观看距离 = 大屏高度 × 1.5到2.5倍。

例如：一块3米高的大屏，最佳观看距离为4.5到7.5米。如果控制台距离大屏只有3米，3米高的大屏就显得过大，值班员需要频繁转头才能看全；如果距离10米，3米高的大屏又显得过小，看不清细节。

对于LED小间距大屏，还需要考虑像素点间距。经验法则是：观看距离（米）应不小于点间距（毫米）的1.5到2倍。例如P1.5的LED屏，最近观看距离不应小于2.25到3米。如果控制台距离大屏只有2米，就应该选择P1.0或更小间距的LED屏，否则近距离会看到明显的像素颗粒。

在实际项目设计中，建议先确定值班员的座位位置（控制台前排），以此为基准测量到大屏的距离，再根据这个距离反推大屏的合理尺寸和点间距，而不是先定大屏再凑距离。

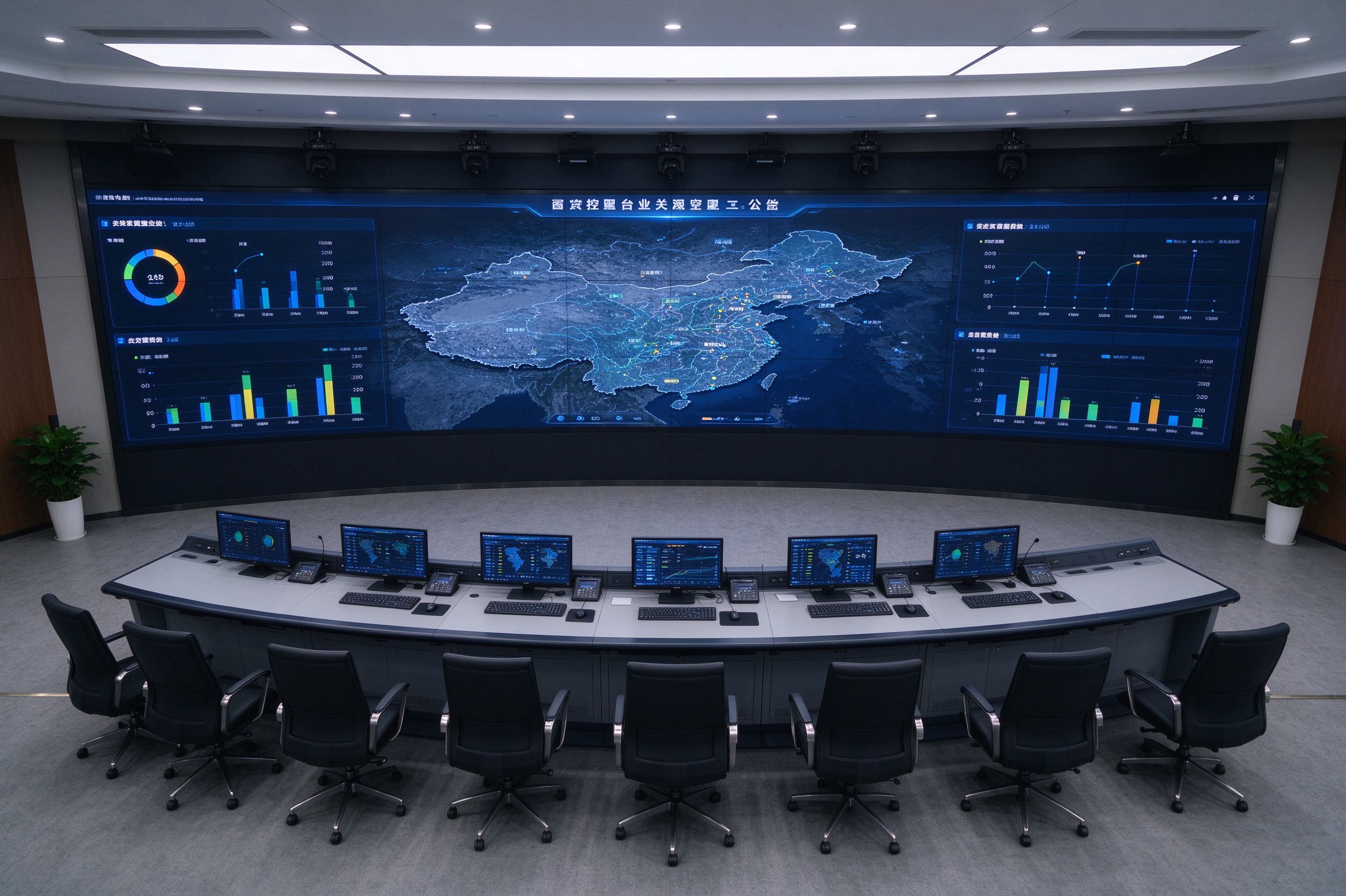

三、控制台与大屏的空间布局

控制台与大屏之间的空间关系，主要涉及以下几个关键参数：

1. 大屏到控制台的距离：这是最核心的参数。一般建议大屏底边到第一排控制台的距离不小于4米，前排值班员到大屏的视距保持在5到8米之间。距离太近会导致视角过大、颈部频繁转动；距离太远则大屏细节看不清。

2. 大屏的安装高度：大屏的中心线应与坐着值班员的视线高度大致平齐。人坐着时眼睛距地面约1100到1200毫米（根据身高和座椅高度），因此大屏中心线距地面建议在1500到1700毫米之间（考虑到大屏本身有一定高度，中心线以上还有部分）。大屏底边距地面一般在800到1000毫米，避免被控制台遮挡。

3. 控制台排距：如果有两排或多排控制台，排与排之间的距离应不小于1.5到1.8米，保证椅子可以向后完全拉开，后排值班员不被前排遮挡视线。

4. 控制台弧形与大屏弧形的匹配：如果大屏是弧形的，控制台也应设计成相应弧度的弧形，使每一个值班席位到大屏的距离均匀。优盾的弧形控制台（如UD-V910系列）可以根据大屏弧度定制台面弧度，保证最佳视距一致性。

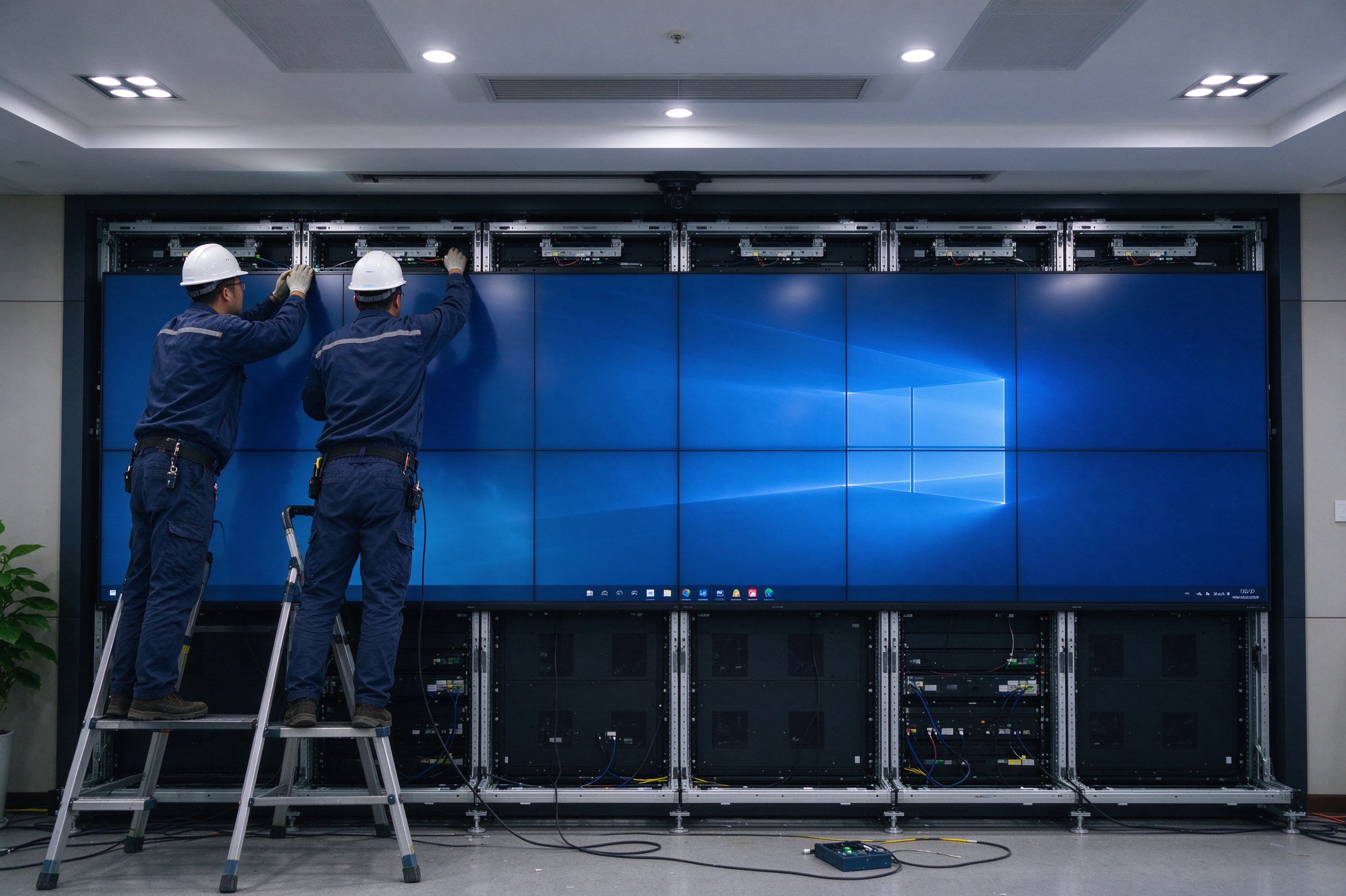

四、大屏安装与前维护设计

大屏的安装方式直接影响后方维护空间和整体装修效果：

后维护 vs 前维护：后维护需要大屏后方留有800到1000毫米的维护通道，适合空间充裕的新建机房；前维护则可以直接从正面拆卸模组，不需要后方通道，适合改造项目或空间有限的场景。选择哪种维护方式，要在设计阶段就确定，并据此规划空间。

大屏支架/箱体：LCD拼接屏通常采用专用的拼接支架或箱体，固定在墙面或钢结构上。LED小间距大屏则采用磁铁吸附的方式，模组直接吸附在钢结构上，维护时用吸盘取下。无论哪种方式，钢结构的承重和水平度都必须在安装前严格校验。

箱体散热：大屏运行时会产生大量热量，尤其是LED小间距大屏。大屏后方需要良好的通风散热条件，必要时配置独立空调或散热风扇，确保屏体温度控制在合理范围内，延长使用寿命。

五、灯光与大屏的配合

大屏与控制台协同设计中，最容易被忽视的就是灯光配合。指挥中心的照明设计需要同时满足两个需求：值班员在控制台前操作时需要足够的桌面照度；观看大屏时环境光又不能太强，以免造成屏幕反光。

建议采用分层照明方案：基础照明（天花板筒灯或灯带）提供整体环境光，亮度可调；重点照明（控制台桌面灯带或局部台灯）提供操作面照度；大屏区域采用低照度照明，避免直射大屏屏幕造成反光。墙面颜色建议采用深灰或蓝色系，减少环境光反射。

优盾控制台通常在台面下方或柜体侧面集成LED氛围灯带，既可以提供操作照明，又能烘托指挥中心的科技氛围，灯带亮度和颜色可根据场景调节。

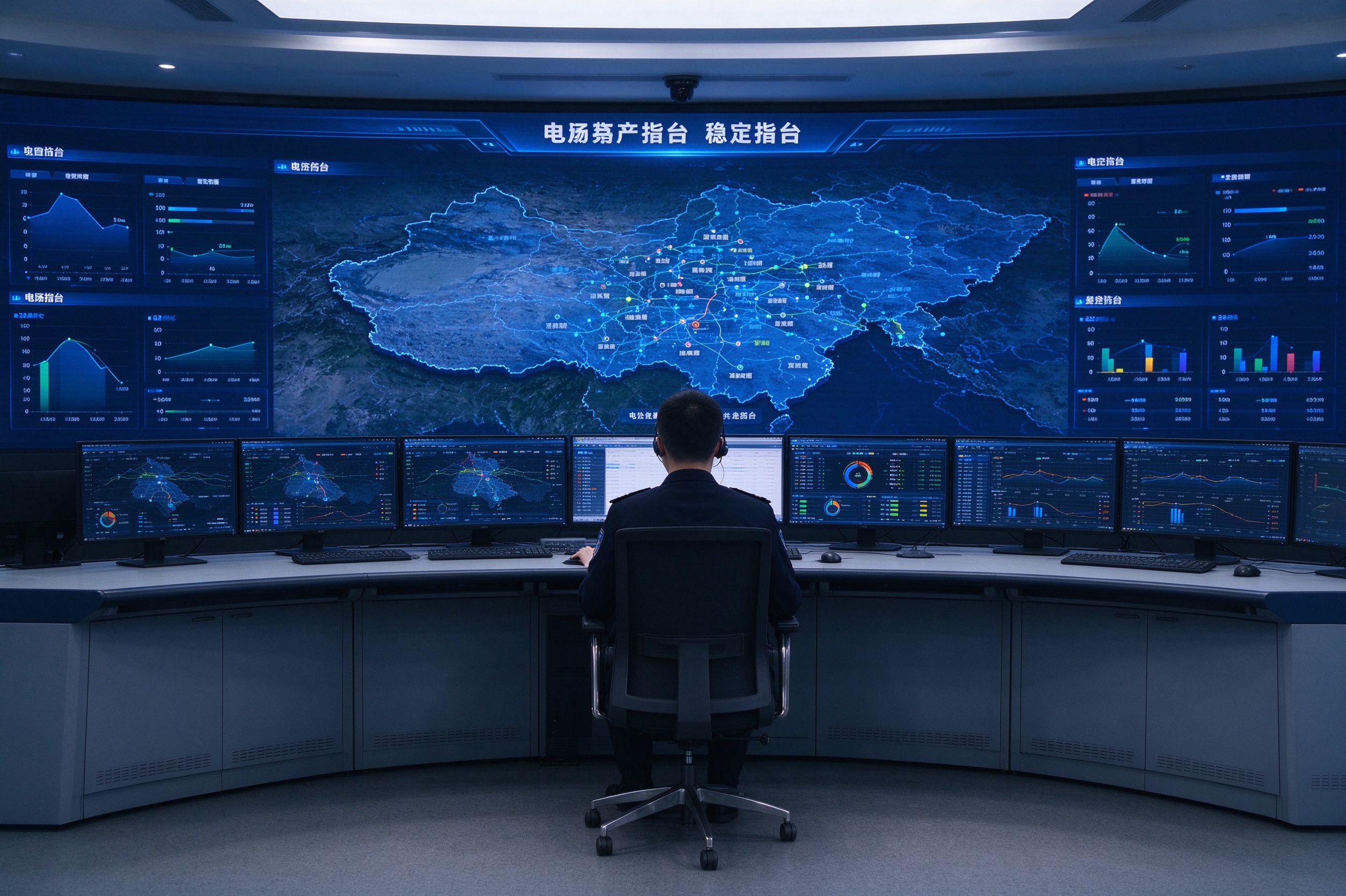

六、控制台操作屏与大屏的关系

值班员面前的操作显示器（控制台桌面屏）与后方大屏是互补关系，不是替代关系：

大屏负责"看全局"：展示地图、综合态势、视频墙、关键指标汇总等宏观信息，让值班员一眼掌握整体态势。

操作屏负责"做交互"：值班员在操作屏上进行具体的业务系统操作、告警处置、指令下达、数据查询等需要精细交互的工作。

在布局设计上，操作屏的高度和角度应与大屏协调：值班员坐在控制台前，视线自然向前是大屏，微微低头是操作屏，两者之间的视线切换距离不宜过大。操作屏的中心高度应略低于视线平齐高度（约低10到15度），大屏中心与视线平齐，这样值班员只需要小幅度的视线移动就能在两者之间切换。

七、优盾控制台与大屏系统的协同设计能力

江苏优盾通信实业有限公司13年来参与了大量指挥中心建设项目，在大屏与控制台的协同设计方面积累了丰富经验。优盾的技术团队会在项目初期与大屏供应商、装修设计方密切配合，提供以下协同设计服务：

根据大屏尺寸、安装位置和观看距离，定制控制台的弧度、排距和深度，确保每个席位的视距均匀合理。

根据大屏的点间距或拼缝规格，推荐最合适的控制台到大屏距离，避免像素感或拼缝影响观看体验。

配合灯光设计方案，在控制台集成LED氛围灯和桌面照明，与整体环境光协调。

UD-V660、UD-V910、UD-V880、UD-E075全系列控制台均支持弧形定制、颜色定制和灯带定制，可适配各种尺寸和弧度的大屏系统。

八、各行业大屏与控制台协同特点

公安指挥中心：大屏通常较大（10到20米宽），展示地图和视频墙，控制台距离大屏6到10米，采用弧形多排布局。

电力调度中心：大屏展示电网拓扑和SCADA数据，对色彩和清晰度要求高，通常采用LCD拼接或小间距LED，控制台距离5到8米。

交通指挥中心：大屏以视频监控墙为主，拼缝要求不高但数量多，控制台与大屏距离4到6米。

应急管理中心：大屏尺寸大、信息密度高，通常2到3排控制台，距离大屏8到12米。

结语

大屏与控制台的协同设计是指挥中心整体规划中最关键的环节之一。好的协同设计应该做到：大屏尺寸与观看距离匹配、控制台弧度与大屏弧度对应、视线切换自然流畅、灯光环境协调不反光、维护空间预留充分。江苏优盾通信实业有限公司作为专业指挥中心控制台源头厂家，愿意与大屏供应商、装修方、集成商紧密配合，从项目初期就参与整体空间规划，确保最终交付的指挥中心既美观又实用。如果您正在规划新建或升级指挥中心，欢迎联系我们获取免费的空间布局建议和控制台选型方案。
